       在我们服务过的近百个医疗注塑项目里，超过四成的开模返工与周期延误，根源都出在前期图纸缺少专业的 DFM 可制造性评估。

       很多医疗器械研发与采购团队筛选供应商时，会重点核查资质、无尘车间等级、报价，却常常把 DFM 评估当成可有可无的附加服务。不少厂家拿到图纸就直接开模，直到试模环节才暴露出壁厚不均、填充困难、产品翘曲、尺寸超差等设计缺陷，只能反复修模重做 —— 不仅产生高额的模具与特种原料损耗，更会直接拖慢医疗器械注册进度。

       医疗塑件受 ISO13485 体系严格管控，细微的成型问题都可能造成整批报废。具备专业 DFM 评估能力的医疗注塑厂家，能在图纸设计阶段提前规避绝大多数生产风险，是项目平稳落地的核心保障。

图纸阶段做 DFM 结构优化，能省掉 70% 的后期修模费

       缺少 DFM 评审的工厂，往往只会原样按照客户图纸制模，隐藏的设计缺陷要等到模具加工完成后才会集中显现。而医疗注塑普遍使用 PEEK、PPSU、医用 PC 等高价值特种原料，单次试模仅原料损耗就可达数千元，反复改模还会拉长数周甚至数月的项目周期。

       专业的医疗级 DFM 评估，会结合模流分析对产品做全维度的细节核查：结构上核对壁厚均匀度、拔模角度、转角圆角、倒扣脱模方式；模具端评估浇口布局、排气结构、冷却水路排布；同时提前预判薄壁填充不足、缩水凹陷、内应力翘曲等常见成型缺陷。

       图纸阶段调整结构，只消耗少量设计工时；如果等到模具完工后再整改，单次修模费用动辄上万元，还会伴随原料、人工、工期的额外损耗。根据我们的项目统计，完整的 DFM 评估可将模具返工概率降低 70% 以上，单套模具平均能减少 1.5-3 万元的修模与原料损耗。

结合医用材料特性做 DFM，同步解决成型缺陷与合规风险

       医疗注塑覆盖 PP、PC、PEEK、医用液态硅胶等数十种材料，不同原料的流动性、收缩率、耐温性、灭菌适配性差异极大，单纯依靠老师傅的经验加工，极易出现成型不良，甚至触发合规风险。

       我们常备 PEEK、PPSU、医用 PC、液态硅胶等 12 种医用原料的成型工艺数据库，DFM 评估会针对每款材料输出专属优化方案：针对高粘度 PEEK 材料，优化流道直径与浇口尺寸，降低剪切热，避免材料降解；针对透明医用 PC，调整浇口位置与进胶速度，防止银纹、发黄、流痕等外观缺陷；针对液态硅胶包胶产品，优化嵌件定位结构与合模精度，避免分层脱胶、溢边。

与此同时，评审环节会同步核对材料选型是否符合 ISO10993 生物相容性、环氧乙烷 / 高温高压灭菌适配标准，提前规避后期注册检测不通过的合规风险。

DFM 前置优化量产工艺，减少医疗原料批量报废

       医疗零部件对外观、尺寸、洁净度的标准远高于普通工业件，黑点、毛边、0.05mm 以上的尺寸偏移，都会直接导致整批报废。很多项目样品阶段合格，一进入量产就良率持续走低，核心原因就是前期未做 DFM 优化，产品结构无法适配量产工艺条件。

       DFM 评估会结合我们自有十万级无尘车间、全伺服注塑设备的实际生产条件，提前预判量产端的风险点：优化排气系统，杜绝型腔内烧焦、微粒污染，满足医疗洁净生产要求；平衡冷却水路布局，稳定批量生产的收缩公差，提升产品尺寸一致性；简化复杂倒扣结构，优化脱模角度，降低量产脱模变形、顶白的风险。

经过 DFM 前置优化的项目，量产工艺窗口更宽，尺寸波动更小，良率普遍能稳定在 98% 以上，长期可减少 30% 左右的高价医用原料报废损耗。

少走 2-3 次试模弯路，加快医疗产品注册上市

       医疗器械新品的市场窗口期与注册周期高度绑定，模具开发、试模、工艺验证任一环节延期，都会直接错失上市时机。

       没有 DFM 的常规开模流程，往往是 “图纸交付→直接开模→试模发现缺陷→修模→二次试模”，多次循环很容易拉长项目周期；而配套 DFM 评估的开模流程，会在图纸接收后同步开展结构评审与模流分析，输出优化方案并经客户确认后再开模，大幅提升首次试模的合格率。

       根据我们的项目数据，一套完整的 DFM 评估，通常可减少 2-3 次试模修模循环，将模具开发与工艺验证周期缩短 20%-30%，帮客户抢出 2-4 周的注册验证窗口期。

标准化 DFM 报告，满足 ISO13485 设计追溯要求

       医疗器械客户审计、药监注册审核，都会要求核查完整的设计开发流程档案。缺少标准化 DFM 流程的厂家，往往无法提供规范的设计变更记录，临检时临时补料不仅耗时费力，还可能出现资料断层，影响审核结果。

       我司所有 DFM 评审均由 5 年以上医疗模具经验的工程师牵头输出，可出具全套可追溯文件：正式 DFM 评审报告、模流分析原始数据、结构优化变更记录、材料合规验证文件，形成完整的设计开发追溯链条，完全符合 ISO13485 对设计开发的管控要求，能帮助客户轻松应对各类客户审核与药监检查。

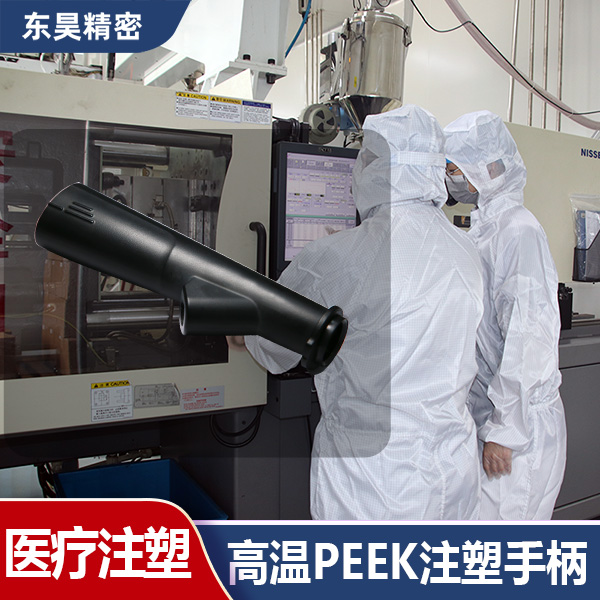

实操案例：医用 PEEK 手术器械手柄 DFM 优化

某微创外科器械客户研发一款 PEEK 材质的手术手柄，初始图纸设计壁厚差达 1.8mm，内侧倒扣结构复杂。前期客户找其他厂家未做 DFM 直接开模，连续 2 次试模均出现翘曲变形，尺寸超差 0.12mm，达不到医疗级 ±0.05mm 的公差要求，项目停滞近 1 个月。

客户转至我司后，医疗项目组依托自有模具加工中心的工艺能力，立即启动全套 DFM 评估 + 模流分析，针对性做了三处核心优化：

1.结构优化：将不均壁厚调整为均匀 2.2mm，转角处增加 R0.8mm 圆角过渡，优化倒扣脱模角度至 1.5°；

2.工艺优化：针对 PEEK 高粘度特性，将流道直径从 4mm 调整为 6mm，更改侧浇口位置，新增 3 处排气槽；

3.合规核对：确认原料牌号符合 ISO10993 生物相容性要求，适配高温高压灭菌工况。

优化完成后开模，首次试模良率即达 98.7%，尺寸公差稳定在 ±0.03mm 以内，累计减少 3 次修模，节省成本约 2.6 万元，项目整体周期缩短 22 天，顺利通过后续注册检验。

医疗注塑项目的风险，80% 都藏在前期设计的细节里。一套专业的 DFM 评估，看似多了一道前置工序，实则是医疗塑件降本、提效、保合规的最高性价比方案。
