——塑胶件LSR二次包胶项目工艺案例

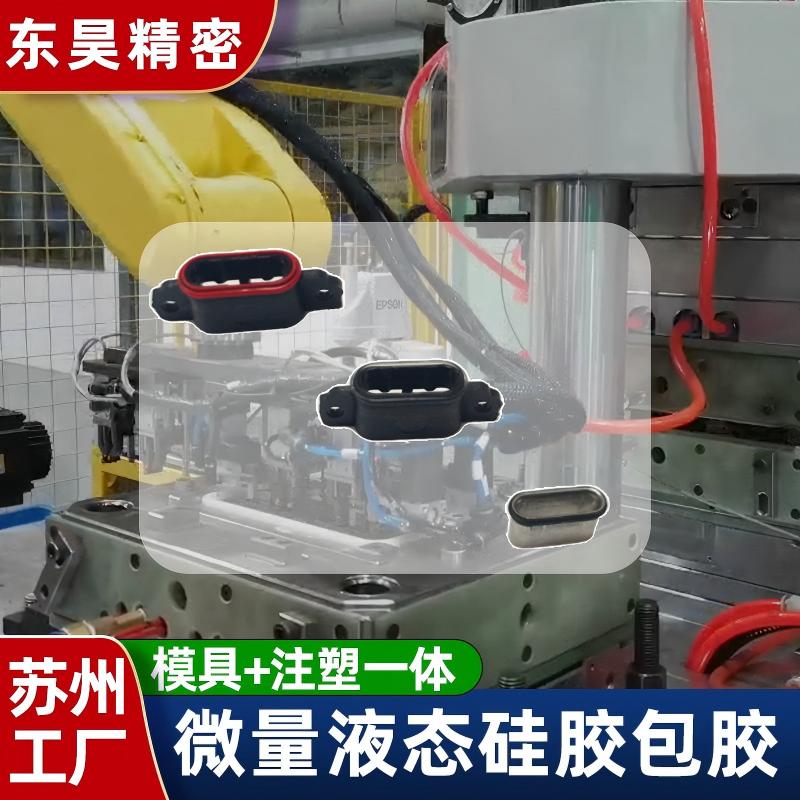

Type-C连接器的防水密封，可以通过点胶、独立密封圈装配以及液态硅胶二次注塑等方式实现。

其中，塑胶件与液态硅胶（LSR）二次包胶，是将一射成型的硬胶产品放入二射模具，再通过液态硅胶注塑形成密封结构。相比后装密封圈，这种方式可以减少独立密封件装配环节，并使密封结构与塑胶件形成整体。

这类产品通常需求量较大，因此除了密封结构本身，量产过程中的尺寸一致性、毛边、外观以及自动化生产，也是项目开发时需要重点考虑的问题。

东昊精密曾参与此类Type-C连接器LSR二次包胶项目，实际开发过程中，主要需要解决以下几个方面的问题。

一、LSR包胶为什么容易产生毛边？

液态硅胶具有较好的流动性，能够填充较细小的产品结构，但同时也对模具封胶精度提出了较高要求。

如果模具封胶位置存在细小间隙，液态硅胶进入后就可能形成毛边。对于Type-C连接器这类二次包胶产品，还需要考虑一射硬胶产品与二射模具之间的配合精度。

因此，毛边控制不能只依靠后期修边，而需要从模具设计和加工阶段进行控制，包括：

• 合理设计封胶结构；

• 控制封胶位置的加工精度；

• 保证一射产品关键尺寸稳定；

• 控制模具配合及预压量；

• 根据实际成型情况调整工艺参数。

其中，一射产品尺寸稳定非常重要。如果一射产品本身存在较大的尺寸波动，二射包胶时的封胶状态也会随之变化。

二、如何避免一射硬胶被压伤？

Type-C二次包胶需要解决一个比较典型的矛盾：封胶压得不够，容易产生毛边；压得过紧，又可能造成一射硬胶表面压伤。

因此，模具封胶结构需要根据一射产品实际尺寸进行设计，并通过加工和配模控制合理的预压量。同时，一射注塑工艺也需要保持稳定，对关键尺寸设置合理的检测频率。

只有一射产品尺寸稳定，二射模具才能保持相对稳定的封胶状态。

三、LSR包胶为什么会出现困气和缺料？

液态硅胶在模腔内流动时，如果两股胶料在产品末端汇合，而空气又不能及时排出，就可能形成困气，严重时会造成局部缺料或者成型不完整。

这类问题需要结合产品结构和实际流动情况进行分析。模具设计时，可以从以下几个方面进行优化：

• 合理设置进胶位置和进胶点尺寸；

• 在容易形成困气的位置设计有效排气结构；

• 根据产品结构和要求考虑抽真空方案。

同时，通过试模调整注射速度、压力等成型条件，使LSR能够稳定充填型腔。对于结构较细小的密封产品，排气设计尤其需要在模具开发阶段提前考虑，而不是等到量产出现缺料后再处理。

四、为什么LSR包胶产品容易出现表面脏污？

液态硅胶具有一定的粘性和静电吸附特性，因此生产过程中如果存在灰尘、异物或者设备污染，容易影响产品表面质量。

这类问题需要从生产过程进行控制，而不仅仅依靠产品完成后的清洗。实际生产中，需要对人员、设备、材料、工艺及生产环境进行管理，并根据产品要求设置相应的清洁、除尘和检测流程。

对于外观要求较高的产品，还可以结合视觉检测，对产品表面进行自动检查。

五、大批量Type-C包胶为什么需要考虑自动化？

Type-C连接器密封件通常具有较大的需求量。如果一射硬胶产品完全依靠人工摆放到二射模具中，再人工取出成型后的产品，生产效率和操作一致性都会受到影响。

因此，在项目开发阶段就需要考虑自动化方案。例如通过自动上料机构和治具配合机器人完成一射产品摆放，再通过取件治具配合机器人完成二射产品取出。

对于大批量产品而言，自动化的意义不仅是提高生产效率，也可以减少人工摆放、取件过程中产生的操作差异。

六、LSR二次包胶的稳定量产，需要从前期开始控制

从这个Type-C连接器项目来看，液态硅胶二次包胶并不是单独解决某一个工艺参数的问题。

一射产品尺寸、二射模具封胶、LSR流动、排气、成型参数以及自动化取放之间存在直接关联。

例如，一射产品尺寸不稳定，会影响二射封胶；封胶结构不合理，可能同时带来毛边和压伤；排气不足，则可能造成困气和缺料。

因此，对于需求量较大的LSR包胶产品，供应商在项目开发阶段就需要对产品结构、模具方案、成型工艺以及后续量产方式进行综合评估。

东昊精密在液态硅胶包胶及二次包胶项目中积累了相关开发经验，可根据产品结构和生产需求进行模具及成型方案设计，并结合自动化和检测方式满足批量生产要求。

对于LSR二次包胶项目，真正需要关注的不只是产品能否顺利成型，更重要的是模具、工艺和产品尺寸能否在长期批量生产过程中保持稳定。
